【青岚殿】初级教程02—如何使用水杉与sb3u提取所需骨骼

s133185911

源地址：
【青岚殿】【中级教程01】如何使用水杉与sb3u提取所需骨骼
http://www.zodgame.com/forum.php?mod=viewthread&tid=64568
原作者:

---

本人说明：

作者是把这个编辑到中级教程了。但是为了让小伙伴看的更明白，所以我只是把主题改成初级教程，方便你们观看。应该说是把这个系列都规划为初级教程。

---

承：【青岚殿】【初级教程01】[sb3替换模型绑定骨骼的简单教程] 及 [SB3U替换选项的搭配说明]
http://www.hgame5.cc/thread-457061-1-1.html

---

初级教程02——在mesh内提取所需骨骼
（看不清图片请点击放大）

（使用水杉与SB3处理/提取需要的骨骼）

【会3DSMAX等软件会刷权重的请无视】

---

做个比喻，此游戏内，SB3中，
mesh（模型）既是骨骼的具象化
以此为基础来看骨骼的简单处理教程，以方便理解

查看骨骼的方法：点击要查看骨骼的mesh名称，gotoframe跳到模型树，点开mesh前的加号即可见

查看有效骨骼：点击目标mesh名称，点击Min Bone后，做上面的步骤

继续以刚刚的护臂为例，进入游戏，观看效果，结果护臂弯曲了...成了护肩





处理方法有几种，这里介绍在独立mesh内处理，时光倒流，回到替换护肩模型之前，

之所以会弯曲，是因为护臂被肩膀处的骨骼吸走了一部分
因为我们要让护肩随着大臂走，那么我们就需要仅大臂的骨骼，如何提取某一片地方的骨骼出来呢？

首先，回忆开始那句话，此游戏中，模型既是骨骼的具象化，
如何理解

我们需要大臂的骨骼，那么就留下大臂的模型，其余地方的模型全部删掉，这样就只剩大臂的骨骼会生效，即使再导入模型其ta骨骼也不会再生效，也就是只有大臂的骨骼是【有效骨骼】


就此例而言，首先remove掉胳膊以外的submesh，只留下胳膊，导出到水杉







只留下大臂不会弯曲的部分，其余删除，保存mqo，

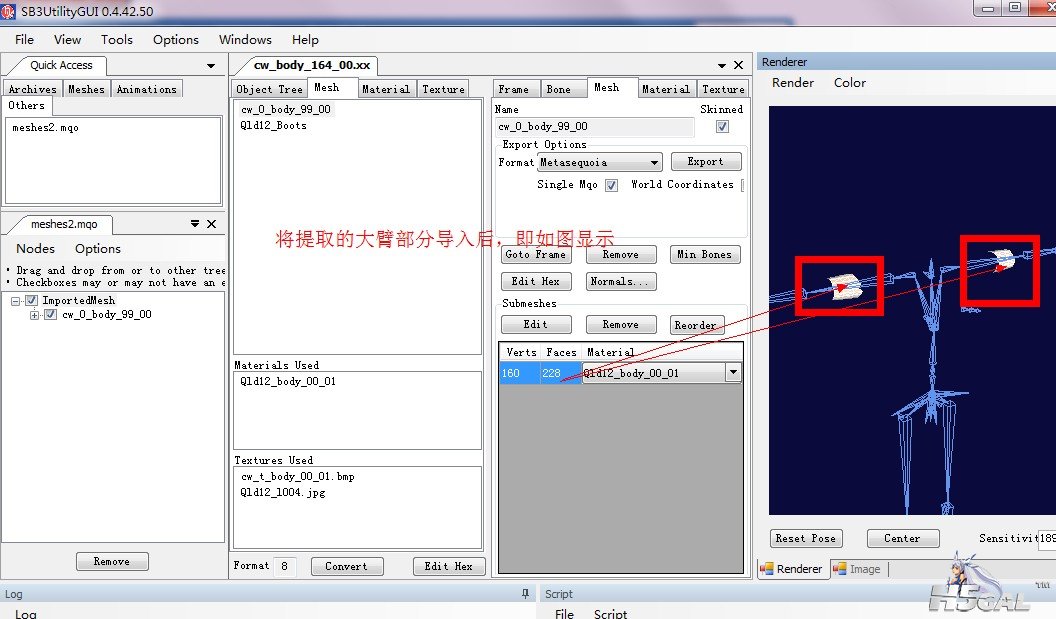

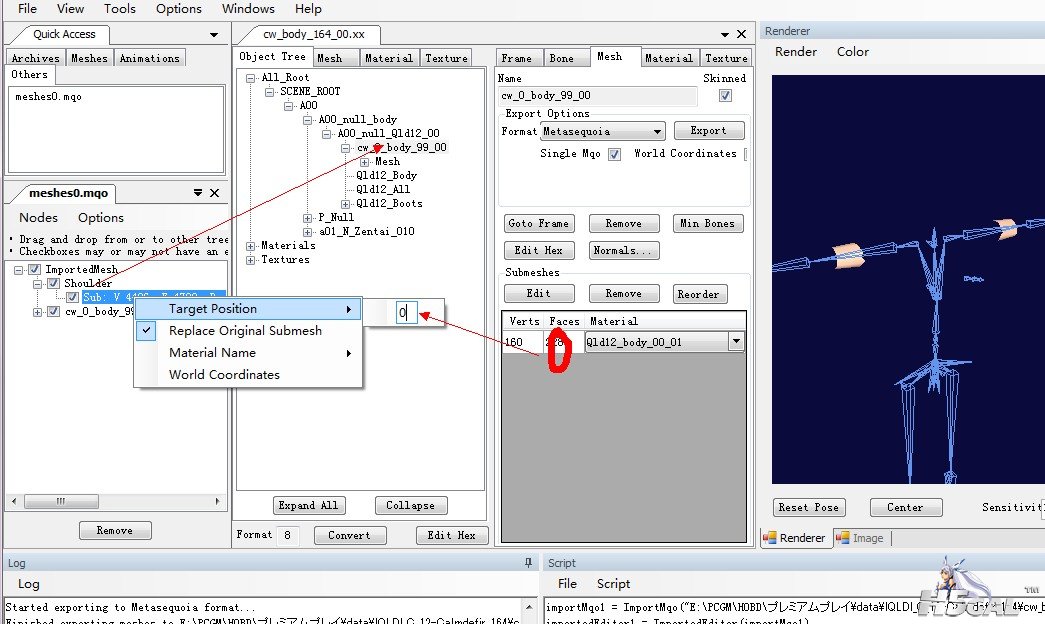

拖入SB3，替换进去，此时由于是从SB3中导出的，所以TP自动设置好了，直接拖到模型树替换即可

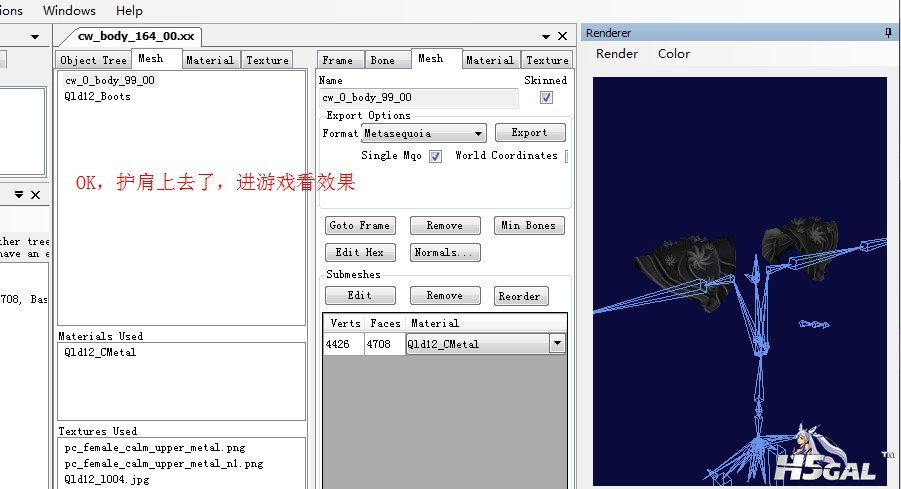

此时在用护肩去替换大臂模型，便可只绑定大臂骨骼

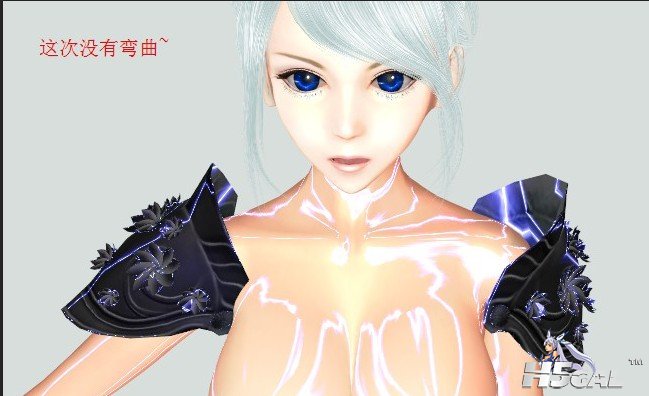

进游戏看效果，恩，这次没有弯曲






此方法适用于解决关节处粘连问题，如脚腕，膝盖，肩膀，小臂与大臂，手指等处
也适用于往背后或其ta地方增加巨型道具，
总之就是，可以仅让任何你想要的部位的骨骼生效，令其余地方的骨骼无效化




总结：需要哪里的骨骼，就抠出哪里的模型，导入SB3替换原模型，令其ta部位骨骼失效

win123987

这么好的教程竟然没人回帖。。。好奇怪

guide

围观版主 。。。其实不想回帖的  突然看到下面的跟帖  果断回帖 其实我是看不懂的  工具都没有呢！

【『』遗忘『』

看不好即便没看懂

【『』遗忘『』

看不好即便没看懂

xxf1258

我扣出来的骨骼老是对不上，相互之间总是有交错的部分这个怎么解决啊？
